新型コロナのため、長距離は自粛していためがね坊主です。
本日は、天気も気温もライド日和なので、「久々の湾一」をしました。

湾一は、ZEKKEIそして、2020年になってから初となります。
久々に走ってみると、コンビニがつぶれていたり、道路がキレイになっていたりと、何度も走った道でも新鮮な感じでした。風が強く、少し疲れましたが、久しぶりのわりには、まずまず走り切ったかんじです。
やっぱり、湾一サイコー!!


ケイデンスセンサー(Duotrap)が故障した為、ケイデンスの測定は出来ません。
現行のDuotrapは、僕のマドンには装着出来ず、旧Duotrapも見つからない・・・。
どうしよう(*_*)

ふっき~です。

私のPCは古いので最近は「ぷちふり」に悩まされていました。

XPS8300は2011年製で9年前のPCです。
ブラウザとかyoutubeとZWIFTとかであれば重いゲームをするわけではないので十分なPCでした。
しかし、PCも歳をとるとどこか不具合が出てくる。

私のPCも例外ではなく、「画面が真っ暗になる。数秒すると復帰する」を数分おきに繰り返していました。これはWindows7 と Windows10 をDual OS で使用していてどちらのWindowsでも発生していたのでハードウェアの問題ぽいです。

P3190174

こんな感じで真っ暗になります。数秒すると復帰します。

ネット調べると
接続環境に関するトラブル
ディスプレイの「リフレッシュレート」設定のエラー
常駐ソフトの干渉
ドライバーのエラー
電力不足によるトラブル
と書かれていたのでいろいろいじってみましたが全然ダメ!

といろいろやっているうちにひらめいたのが電源不足?オーディオとかで端子が劣化してノイズが入ったりするやつが思い浮かびました。そこでこれ!

P3190176

接点復活剤!!!!
もしかして端子部が劣化して必要な電源が足りていない。もしくは必要なデータの転送がうまくいっていない?

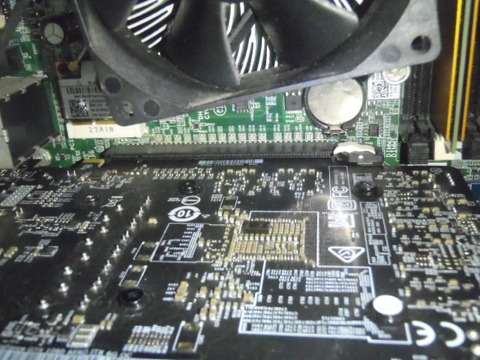

P3190177

VGAカードの端子部に接点復活剤を噴射!!!
実際にはカードを外して端子部に噴射です。この時は電源ケーブルを抜き回路に電気が通っていないことを確認。

壊れる可能性が高いの自己責任です。

1回目は「画面が真っ暗になる。数秒すると復帰する」の頻度が劇的に減りました。
調子に乗ってもう一度やりました。噴射!!!!

2回目以降は「画面が真っ暗になる。数秒すると復帰する」がなくなりました。

見事、復活しました♪めでたしめでたしです。
※あくまでも、私の環境の場合です。参考にならない場合が多いと思いますがPCが古い場合などはもしかしてかもしれません。自己責任でやってみる価値はあるかもですね。

以前、マウスでボタンの反応が悪くなったので接点復活剤をこれでもかと噴射したら全く反応しなくなってお亡くなりになったということもありました。今回はたまたまよくなっただけかもしれません。
同じような症状でお悩みの方、PCが完全に死んでもよい、復活すればよかったね程度に思える方は試してみてもいいかもしれません。

ふっき~です。

最近はZWIFTばかりで引きこもりです。

PC版のZWIFTは内部Bluetoothで接続できない問題があるのではないでしょうか?

私もWindows10proでBluetoothでは「Bluetoothの電源が入っていません」のメッセージがで接続できませんでした。

たまたまGarmin Expressをインストールしたら内部Bleutoothが使用できるようになりました。


スクリーンショット (4)

私の環境だけかもしれませんがもともとBluetoothが使えなかったのでGarminのANT+を使用して接続していました。
Garminのフォアアスリートを使用する機会があったのでGARMIN Expressをインストールしたら内部Bluetoothが使用できるようになりました。

2020-03-05_2017287

GARMINのANT+をはずしても使えています。
あんまり、Bluetoothでの接続は需要がないとは思いますが気になる方は試してみてはいかがでしょうか。

ふっき~です

ZWIFTについて自分なりにまとめてみたいと思います。

世の中にはいろんな人がいます。参考になるかどうかわかりませんがまとめてみます。


BIKEのメンテナンスは行きつけのショップに完全に任せている方。

潤沢な資金がある方だと思うので値段が一番高いPCを購入してください。
ゲーミングPCを購入すれば満足のいく結果が得られるでしょう。


自転車は通販で購入。それで満足。
一人暮らしで家族に迷惑が掛からない。
臨場感にこだわらない。

お手軽な方法をお望みではないでしょうか?
APPLE TV 4Kがおすすめです。手ごろな価格で自宅のTVとWiFiにつなげばOKです♪
オブジェクトが少し削減されているようです。


フレーム、コンポすべて自分で選んでくみ上げる方。

PCも自転車に近いものがあります。ご自身でパーツを吟味され自作PCを作るのをお勧めします。


ご家族がいて自宅のTVつなぐなんてもってのほか、また自分で自転車のパーツを替えれない。

ノートPCかiPadの購入をお勧めします。
ゲーミングPCとかでないとオブジェクトは削減されていますがお手軽で省スペースでZWIFTできます。最近はアンドロイドタブレットでもできるものもあるようです。


資金があまりない。でもできるだけ高画質&臨場感で楽しみたい。
古いPCがある。
パーツは中古で構わない。
ZWIFTの要求スペックは意外と低かったりするのでヤフオクや中古品から選ぶのもいいと思います。


⑤の方は私に共通するものがあり私の経験が役に立つと思います。
自分の納得できる構成を選んでください。

まず、PCの知識が少しでもある 自転車のメンテナンスがある程度できる。

以下のPCがあればGPUだけの購入でOKです。
PC:Core2DUO以上
OS:Windows7以上
Memory:4GB以上
PCI Express ×16 があること。

中古でもいいからPCが購入できる。
CORE i7の中古でできればタワー(ミニタワー)型のPCを手に入れましょう。
プラスGPUの購入になります。ただ、ゲーミングPCであればGPUの追加購入は必要ないかもです。

以上のPCを手に入れたらGPUを購入しましょう。
最高画質(4K)を得たいならばGeforce 1050TI以上、現行ならばGeforce1650以上でしょう。

フルHDの画質を得たいならばGeforce 750TI以上、現行ならばGeforce 1030(DDR5) またはGeforce 1050あたりでしょう。

androidやiphoneくらいの画質でよければ中古のGeForce9600GT以上 現行ではGeforce GT710くらいでしょう。

以下の表を参考にしていただければいいと思います。
ちなみにロープロファイルやワンスロットタイプしか対応しない場合は Geforce1030(DDR5)やGeforce 1050TI Geforce1650に絞られてくると思います。

お勧めはGeforce1060(6GB)以上やMEMORYが8GB以上のGPU
好みの画質は以下の表を参考にできると思います。

chipsetmemoryshadowresolutionHDMI Ver.DP Ver.備考
Geforce8600GTS256MB
×
?
×
×
インストールはできるが動作は不可
Intel HD Graphics 4000共有
×
1080P
×
×
ZWIFT最低スペック
Intel HD Graphics共有
×
1080P
×
×
lenovo G50 mem:4GB Celeron N2840
GeForce9600GT512MB
×
1080P
×
×
ASUS EN9600GT
Radeon HD75701GB
1080P
1.4
×
DELL
GeforceGTX6501GB or 2GB
?
?
1.4
×
ZWIFT推奨スペック
Radeon HD68501GB
1440P
1.4a
1.2
SAPPHIRE HD6850
GeforceGTX650TI1GB
1440P
1.4
×
GIGABYTE GV-N650TOC-1GI
GeforceGTX750TI2GB
1440P
1.4
×
ZOTAC GTX750TI
GeForceGT1030 (DDR5)2GB
1440P
2
1.4
WEBにて動作報告を確認
GeForceGTX10502GB
2160P
2.0b
1.4
MSI GTX1050 2GT LP
GeForceGTX1050TI4GB
2160P
2.0b
1.4
WEBにて動作報告を確認
GeforceGTX9704GB
2160P
2
1.2
ZWIFTエクトリームスペック
GeForceGTX10606GB
2160P
2.0b
1.4
MSI GTX1060 OC


※shadowはアバターに影がつくかどうかです。たぶん影がつかない場合はオブジェクトが削減されてます。Androidとかでやると全体的にのっぺりとした画質になります。

現在の私のPC事情
Main PC core i7 2600  Geforce 1060 OC Memory 8GB
Zwift 専用PC CORE2DUO E6600 Geforce750TI  Memory 4GB

まとめてみると
フルHDでやるとなると最低ラインがGeforce 750Tiではないでしょうか。
GPUのメモリーはおおむね1.5GBあたりうろうろしているようです。
最低メモリーが2GBあればOKだと思います。

Geforce 750Tiは補助電源もいらないしヤフオクなどで探せば出費を抑えてZWIFTするには一番のGPUだと思います。
ロープロファイルとかが必要な方は1050TIか1650あたりだと思います。

おまけ
フルHDモニターで画質が変わるか?
750Tiと1060で画質の違いがわかる?
Main PCの画質はZWIFT専用機の同じフルHD画質(1440P)でもくっきりして見える気がします。
P.S.
気のせいでしたHD6850でも画質はあまり変わらず・・・
モニターの性能の違いでした。ZWIFT専用機は17'(1280×1024)でかなり古いDELL OPTIPLEX745の純正モニターだったので違いが出たのでしょう。でもこのモニターは縦横が回転できるかなり重宝したモニターです。
ただ、HD6850はGPU温度が80℃をすぐに超えてFANがやかましい!

2020-02-07_2338370_clean


貧乏なふっき~の雑感でした♪


追記 2020/02/29
その後もいろいろ気になってRadeon HD7570 と Core i7-3770をゲットしました。
HD7570はメモリは1GB(GDDR5)ですが性能がアレなものです。パッケージ販売がなくOEM供給されているものみたいです。
HD7570でZWIFTやるとなんとアバターの影などの表現がありますが解像度は1080Pまでとなんとなく中途半端な性能です。

表の前後のGPUと比較すると

9600 GT 512MB 1080P アバターに影なし
HD 7570     1GB 1080P アバターに影あり
HD 6850     1GB 1440P アバターに影あり

メモリー:影やオブジェクトの種類に影響
GPU性能:解像度に影響
というような図式が見えてきます。

ただし、HD 7570でZWIFTやれるかというと微妙です。通常の走行時はFPSが40前後、グループワークアウトやレースなど大人数でやる場合はFPSが15前後まで下がってします。描画が追い付いていない感じがします。イベント参加をされる方にはお勧めしません。

2020-02-29_1558191


もう一つ、Core i7-3770ですがこいつはCPUにIntel HD Graphics 4000を内蔵しています。
しかし、うちの環境ではドライバを入れるとWindowsが起動しなくなります?起動はしているが画面が出力されていない?Windows10がだめでWindows7でも試しましたがやはりドライバを入れると同じ症状だったのでドライバに不具合があるのだと思われます。調べてみると同様の事例がありDVI出力をしなくなりD-SUBのみ出力される不具合の報告があります。DVIとHDMIとちょっと異なりますが検証します。うまくいけばZWIFT最小スペックを報告します。

追記 2020/03/01
Core i7-3770 Intel HD Graphics 4000 ですが結局Windows10でHDMIでの接続はうまくいきませんでした。
倉庫をひっくり返してD-SUBのケーブルを発見!
アナログでつなぐと画面が表示されました。
Intel HD Graphics 4000 はアナログ専用 or HDMIの場合はWindows7の標準ドライバーでしか動きません。だめです!

仕方がないのでアナログで検証します。

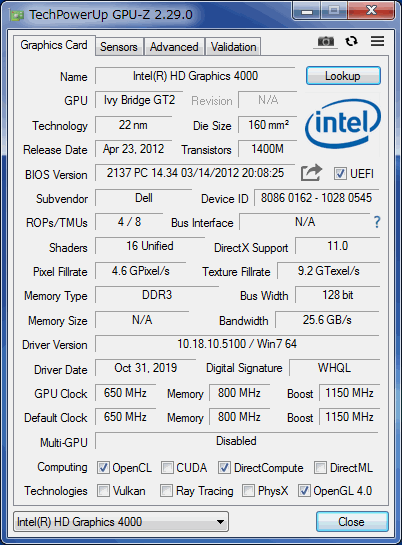

HD4000

2020-02-29_2138481

画質は1080Pが選択できます。

2020-02-29_2304081

アバターの影は付きません。

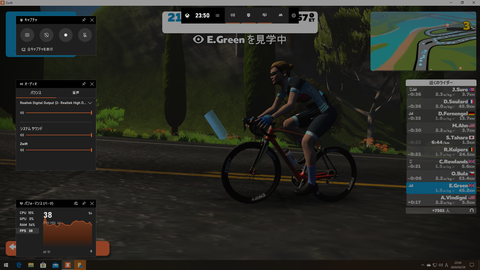

スクリーンショット (1)

FPSは40前後です。

ZWIFTの必要最低スペックの「Intel HD Graphics 4000」の性能はRadeon HD7570に劣る結果でした。
ちなみに検証してませんがFPSは下記の順で高くなると思われます。ただし、Radeon HD7570のみアバターに影ありです。
Radeon HD7570 > Intel HD Graphics 4000 >GeForce 9600 GT

もう一つ以下のURLで4K画質でのZWIFTが検証されてました。4Kに興味のある方はご参照ください。

https://zwiftinsider.com/4k-on-a-budget/

GPU VRAM Relative Speed Average FPS* Min Power Price
NVIDIA 1080 8 126% 165 500w $500
1070 8 100% 85 500w $400
1060 6 70% 75 400w $250
**1060 3 65% 72 400w $190
1050 Ti 4 38% 52 300w $140
1050 2 33% 52 300w $110
AMD RX 480 8 66% 63 500w $250


以上 気になっていたところを検証してみました。
駄文が長々となってしまい失礼しました。
